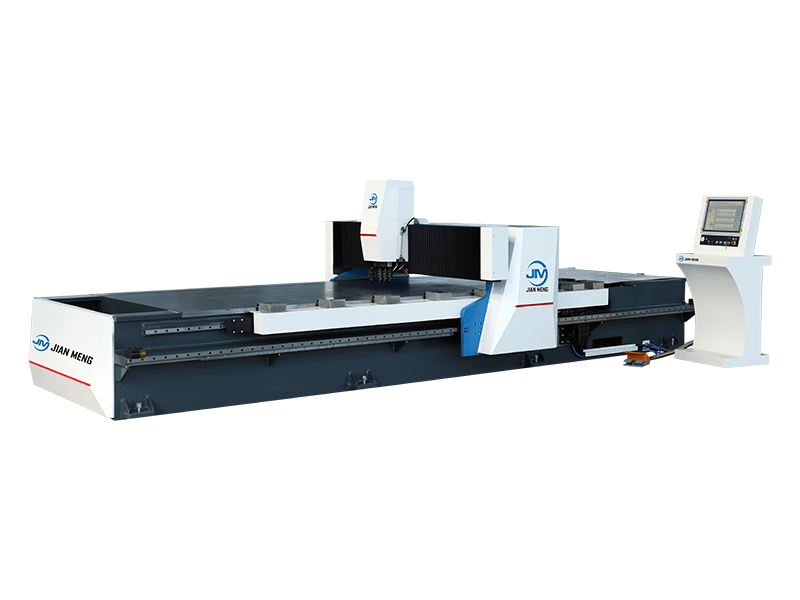

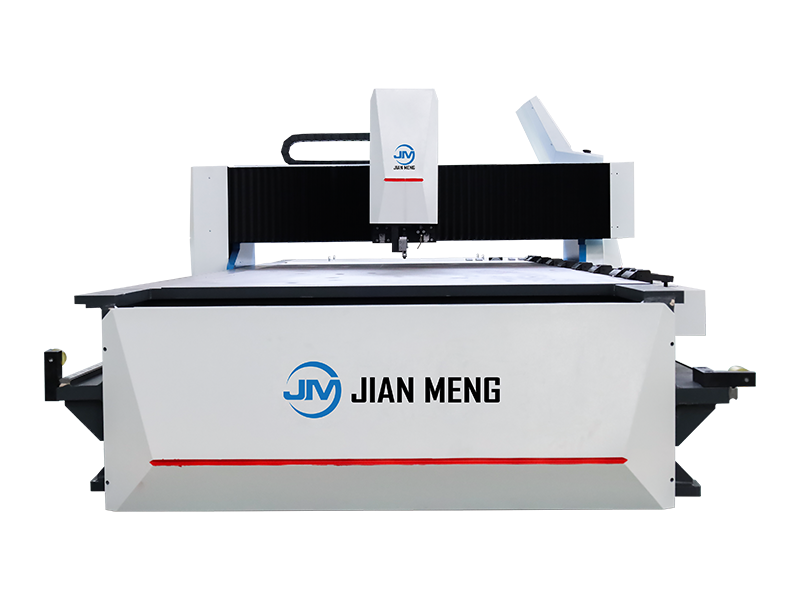

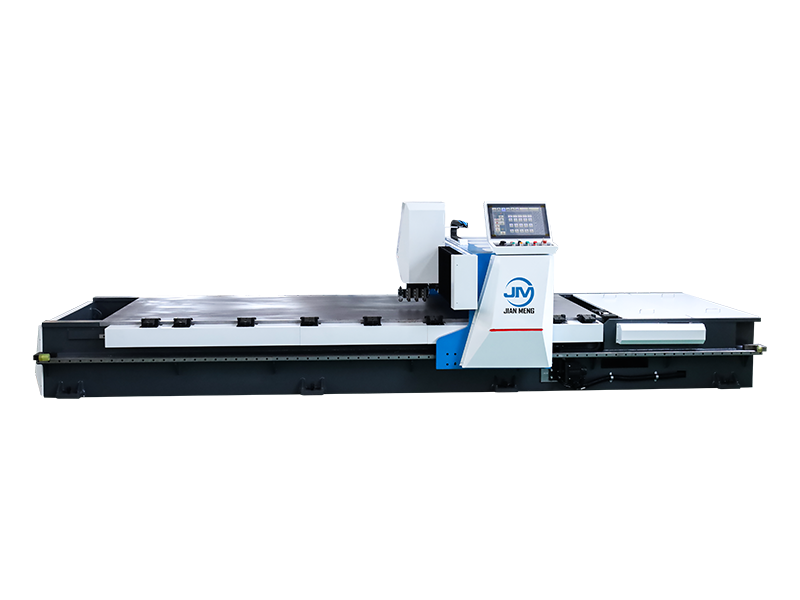

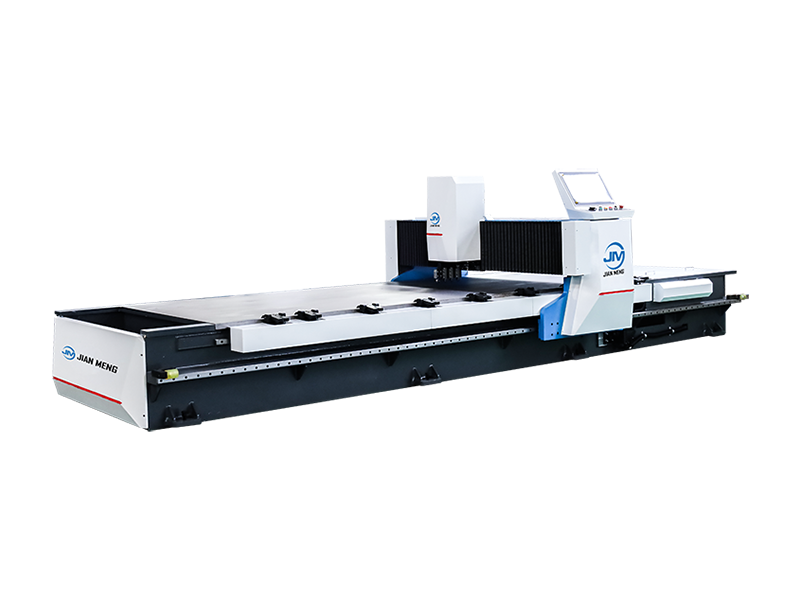

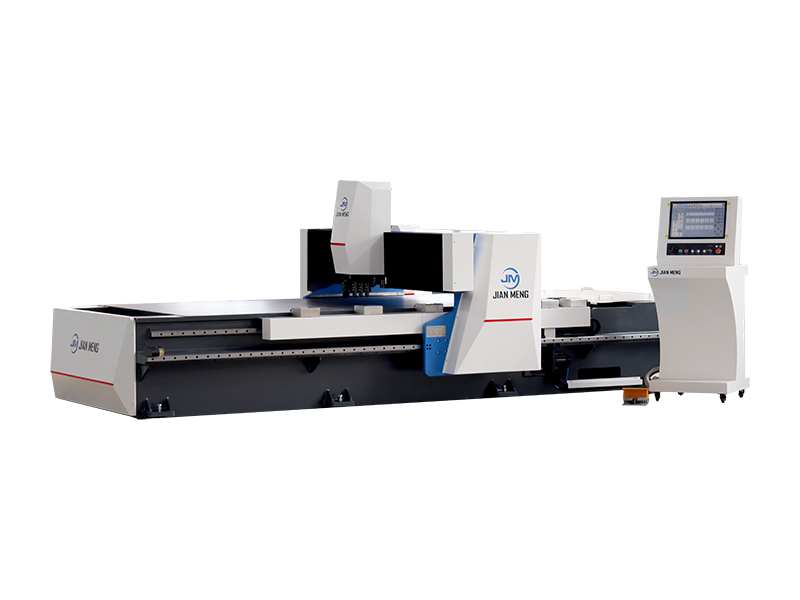

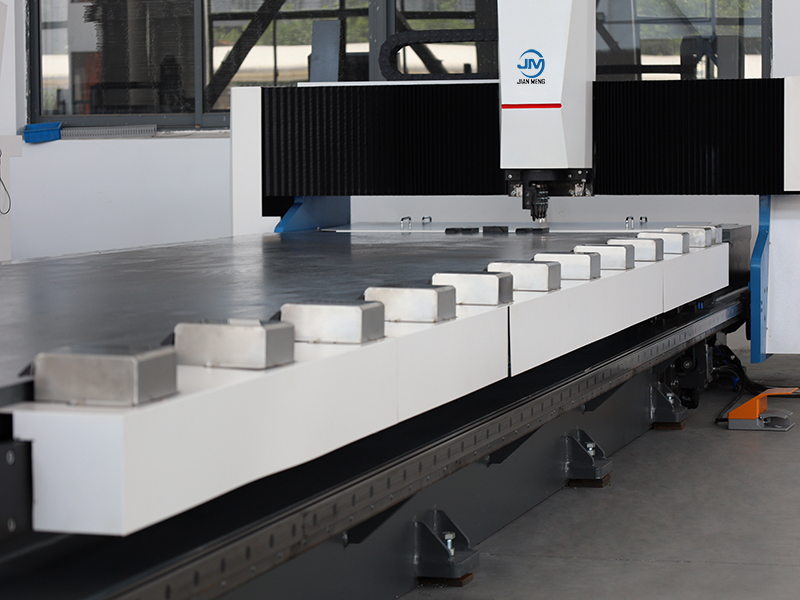

Горизонтальная структура

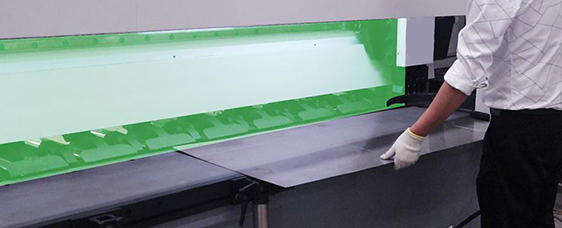

Автоматическая четырехсторонняя V-канавочная машина основана на горизонтальной портальной раме, а база машины и поперечная балка закалены в электрической печи для устранения сваркового напряжения, обеспечивая высокую жесткость и стабильность станка-инструмента; Общая стойка подвергается точной обработке ЧПУ для одноразового зажима, обеспечивая, чтобы поверхность установки была параллельной и перпендикулярной; Низкоплавленные, высокопрочные стальные столовые стали обрабатываются самопланировкой, чтобы быть плоскими и гладкими. Во время обработки пластины остаются стационарными, чтобы избежать износа, что делает их особенно подходящими для точной обработки декоративных и зеркальных отделочных пластин.

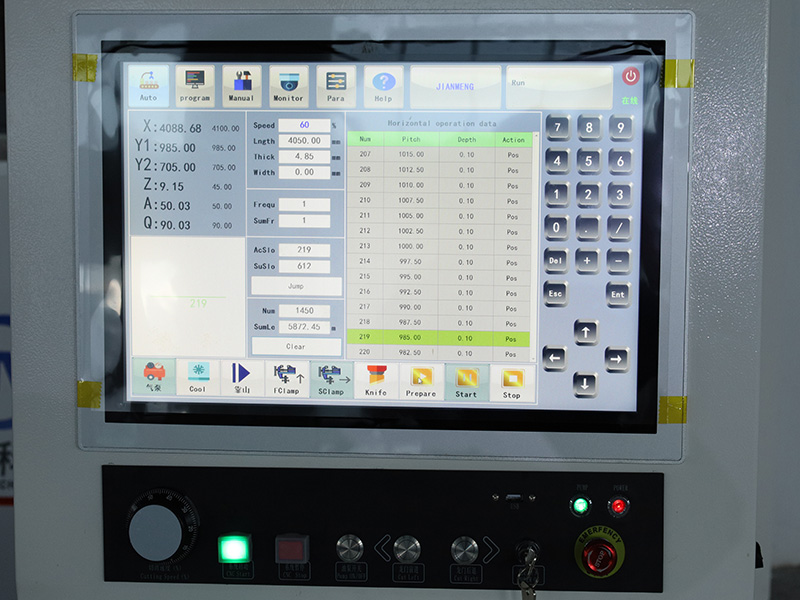

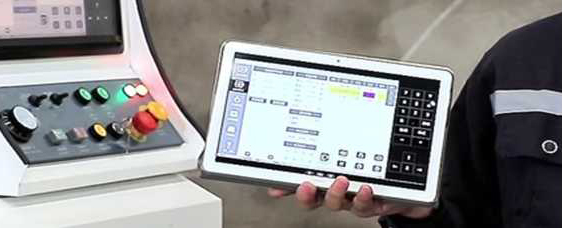

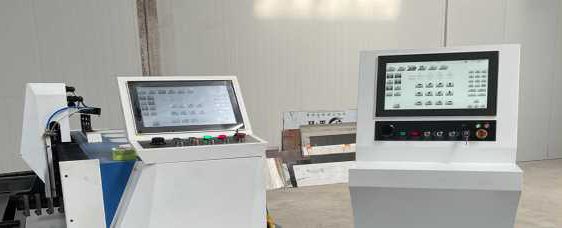

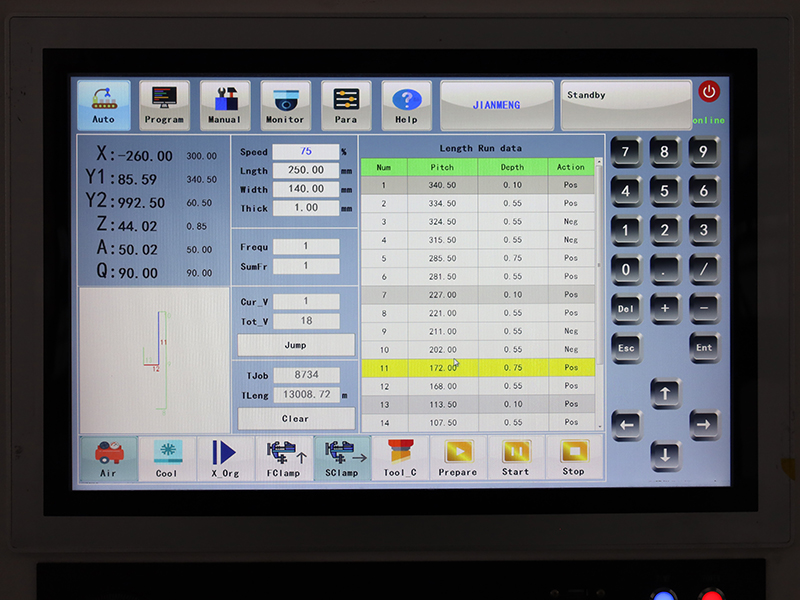

Система ЧПУ

Автоматическая четырехсторонняя V-резачная машина оснащена интеллектуальной системой ЧПУ, которая может автоматически рассчитывать расстояние между канавками на основе размера и внутренних и внешних диаметров листа, обеспечивая высокое точное позиционирование и программирование одним кликом. Поддержка выбора только длинных или широких краев для гибкой адаптации к различным требованиям процесса. Встроенная функция визуального графического редактирования, поддерживающая рукопись или импортирующая рисунки; Моделирование изгибания в режиме реального времени, избежание вводных ошибок, уменьшение отходов сырья и помощь в эффективном и стабильном производстве переработки листового металла.

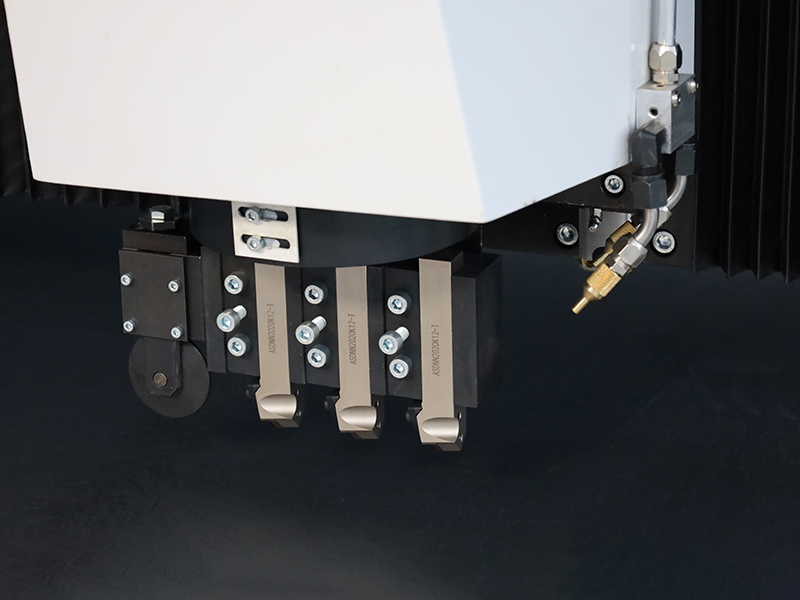

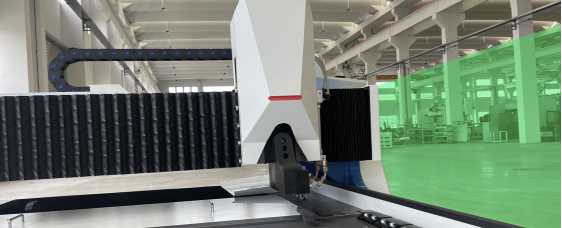

Поворотный держатель ножа

Автоматическая четырехсторонняя V-резная машина оснащена автоматической системой вращающегося держателя инструмента, которая может завершить четырехстороннюю канавку доски в один раз без ручного управления, эффективно улучшая точность измерений и эффективность производства. Башня принимает гидравлическую блокировку, с высокой точностью вращения и стабильным позиционированием. Одновременная обработка тремя ножами обеспечивает равномерное распределение резающей силы и снижает риск деформации детали. Поддержка дополнительной системы микроохлаждения для продления срока службы инструмента и снижения эксплуатационных затрат. Универсальный интерфейс установки инструмента совместим как с белой сталью, так и с ножами из сплава, с гибким зажимом для удовлетворения различных потребностей в обработке.

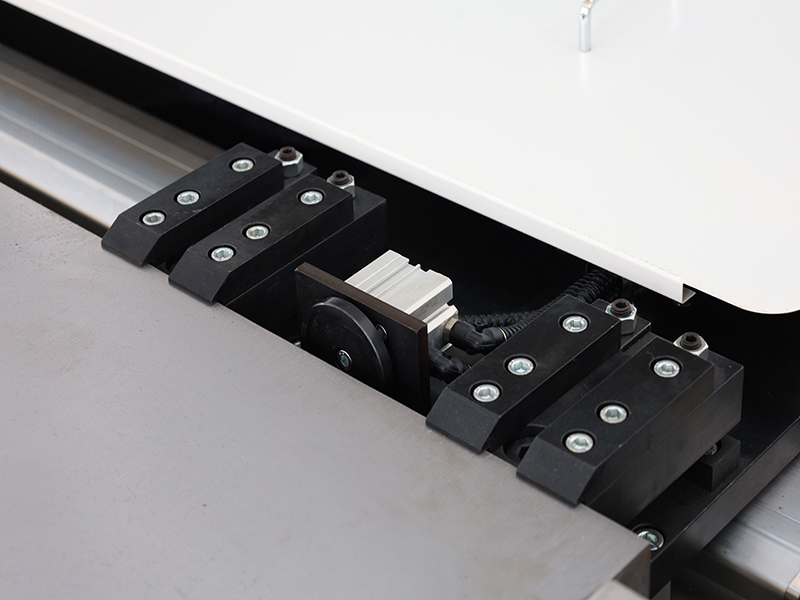

Передняя нога пресса

Автоматический четырехсторонний V-рез оснащен несколькими передними ногами давления и пневматическими системами зажима в сочетании с пневматическими устройствами, эффективно улучшая прочность фиксации листа и обеспечивая стабильность обработки. Модуль передачи принимает полностью закрытую конструкцию, чтобы предотвратить прокатку металлической проволоки. В сочетании с высокоточными компонентами он значительно снижает уровень сбоев, улучшает надежность и точность долгосрочной работы и подходит для непрерывного и эффективного производства в сложных средах.

Бочная нога давления

Полностью автоматическая машина для канавок оснащена несколькими подвижными боковыми ногами давления и имеет автоматическую функцию уклонения. Во время горизонтальной обработки держатель инструмента всегда опускает лезвие вблизи боковой ноги давления, чтобы обеспечить достаточную силу зажима доски в критических положениях, эффективно избегая риска "летающей доски", вызванного свободной фиксацией. Эта конструкция значительно улучшает стабильность обработки и безопасность эксплуатации, обеспечивая точность и надежность высокоскоростных процессов канавок.
