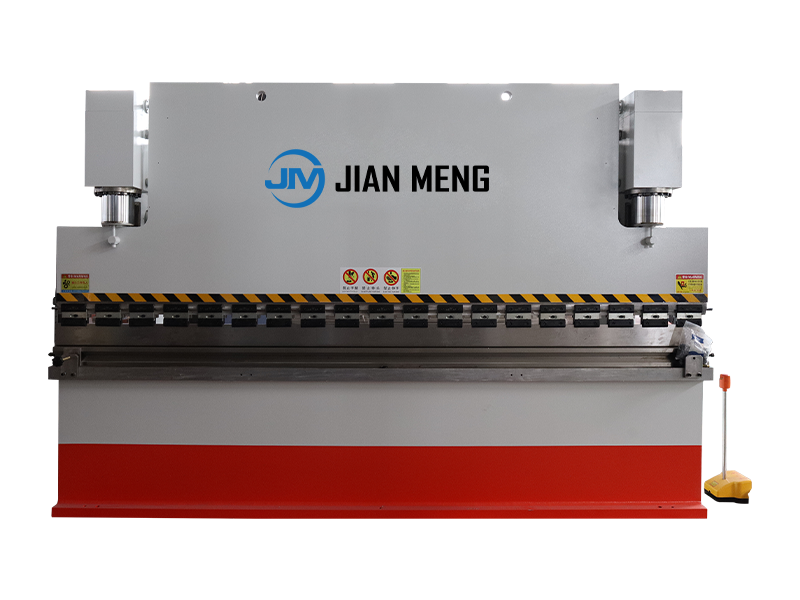

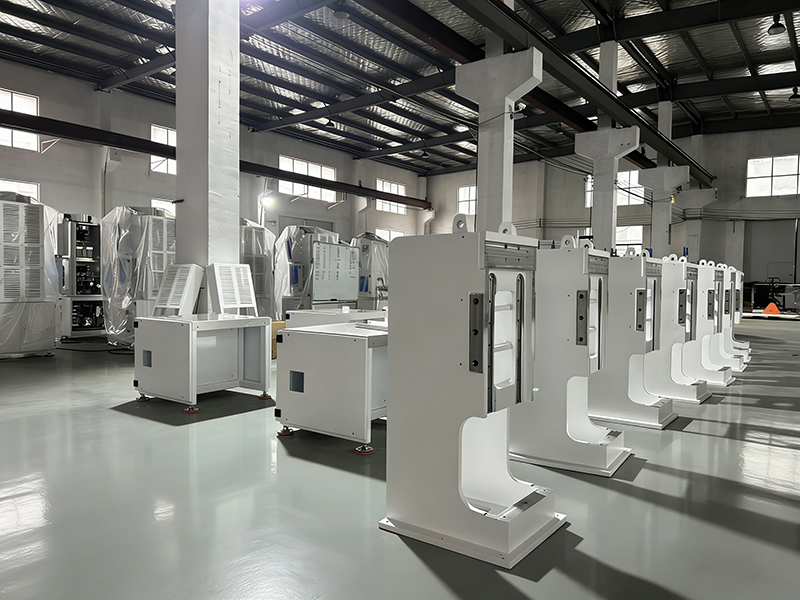

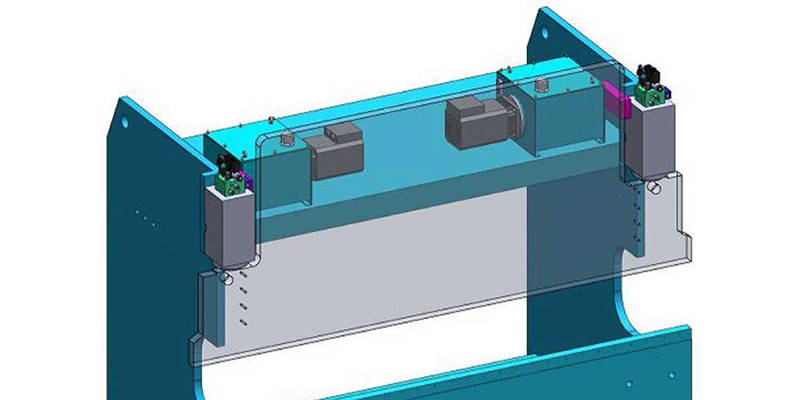

Высокая жесткость рамы

Машинная кровать и ключевые компоненты, включая держатель движущегося инструмента, используют сварные конструкции из стальной пластины для прочности и стабильности.

Конструкция имеет симметричное распределение веса и усиленные ребра в коробке шпинделя для поддержки. Анализ конечных элементов обеспечивает оптимальную жесткость и стабильность.

Чтобы предотвратить деформацию, кровать подвергается отжиганию для устранения внутреннего напряжения. Обработка осуществляется на пятистороннем центре ЧПУ в одном зажиме, обеспечивая высокую точность и долгосрочную точность.

Точность и стабильность

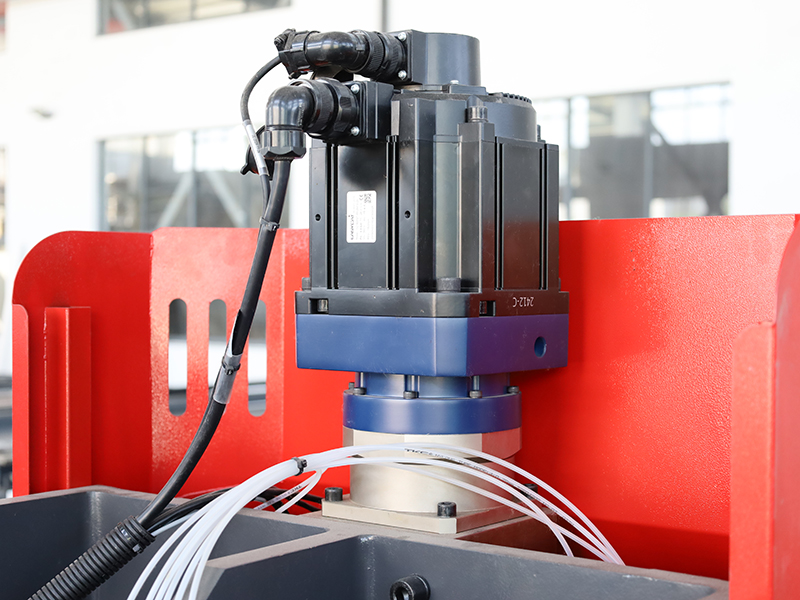

Повторяющаяся точность позиционирования ± 0,01 мм, прямой привод сервомотора + шарового винта, в сочетании с управлением решеткой с закрытым циклом, устраняет точность дрейфа, вызванную колебаниями температуры масла гидравлической системы.

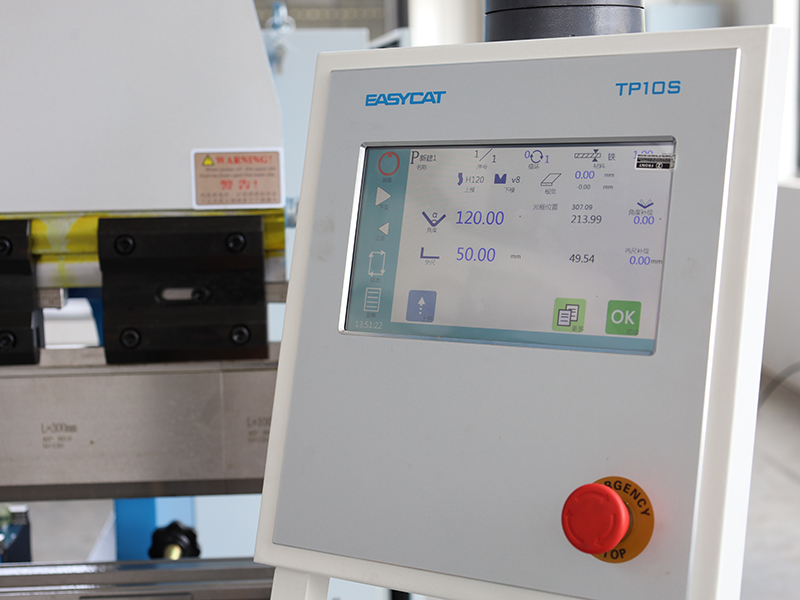

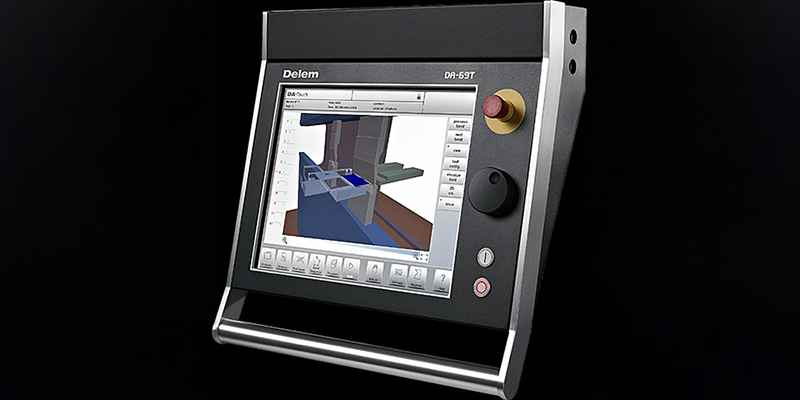

Система ЧПУ

Используя высокоскоростные алгоритмы ускорения и замедления и алгоритмы прогнозирования траектории, достигается точное и плавное управление движением, эффективно балансируя скорость и точность.

Интеллектуальная компенсация угла и база данных параметров материала улучшают точность изгиба и упрощают операции.

Высококачественная система ЧПУ оснащена высокоскоростными и высокоточными алгоритмами управления для обеспечения высокой точности изгиба и плавного движения.

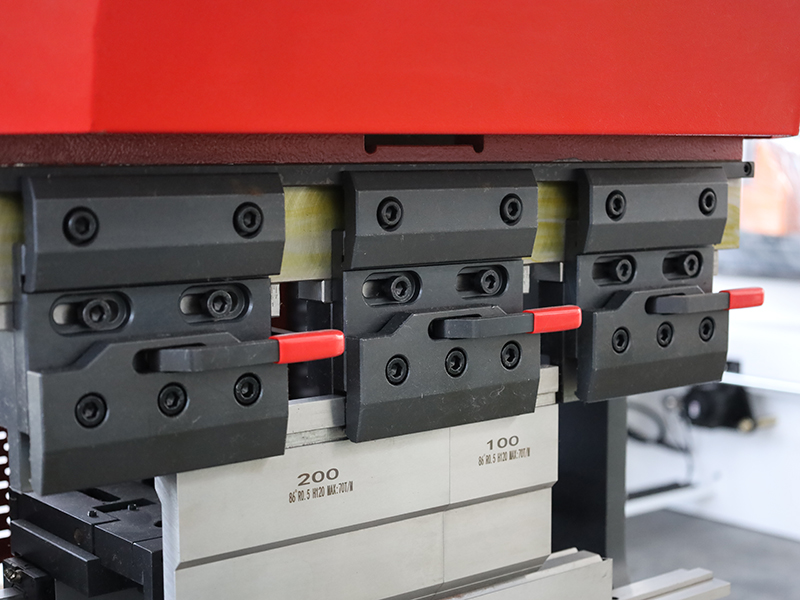

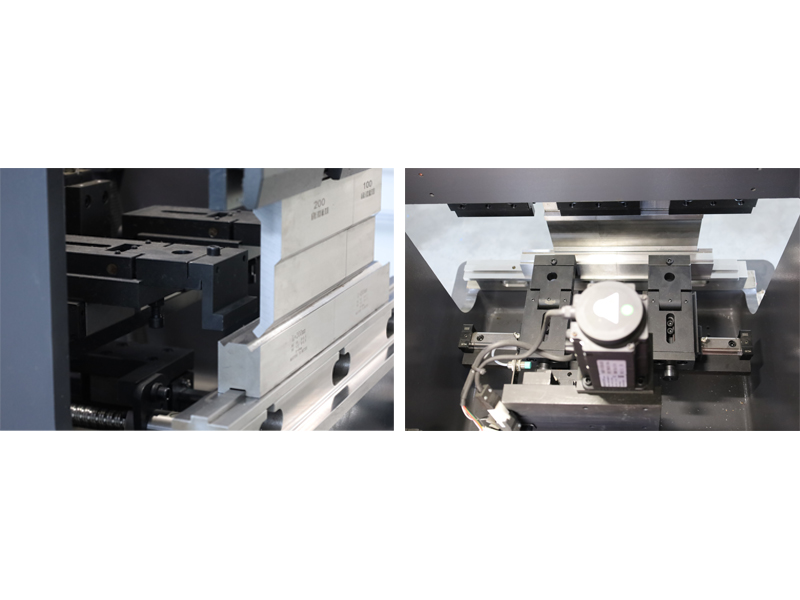

Быстрые зажимы

Верхняя штампа имеет функцию точного быстрого зажима для легкой смены штампа, повышая эффективность производства.

Два V-штампа имеют простую конструкцию для легкой смены инструментов, предлагая высокую твердость, прочность и износоустойчивость.

Инструмент для изгибания подвергается равномерной тепловой обработке для длительного срока службы и высокой точности, снижая шаги коррекции и затраты на обработку. Теплообработанные формы обеспечивают большую прочность, чем стандартные формы.

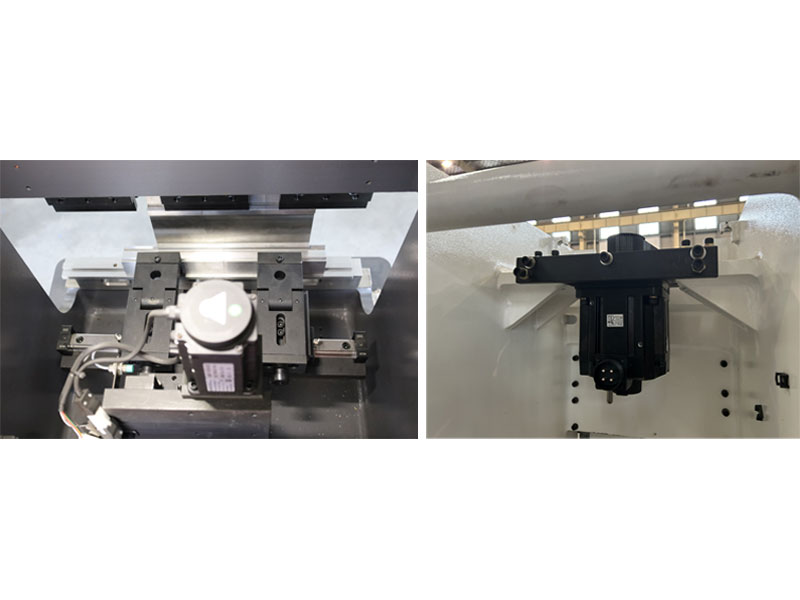

задний калибр

Серводвигатели приводят шариковые винты по оси X, оси R и ручной оси Z для точного позиционирования в системе остановки заднего материала. Принимая двойную линейную направляющую структуру, она имеет высокую точность позиционирования и быструю скорость, улучшая точность позиционирования и скорость привода серводвигателя. Гибкий выбор нескольких уровней оси, надежное расширение функций системы, поддерживая при этом точное позиционирование для удовлетворения различных производственных потребностей.

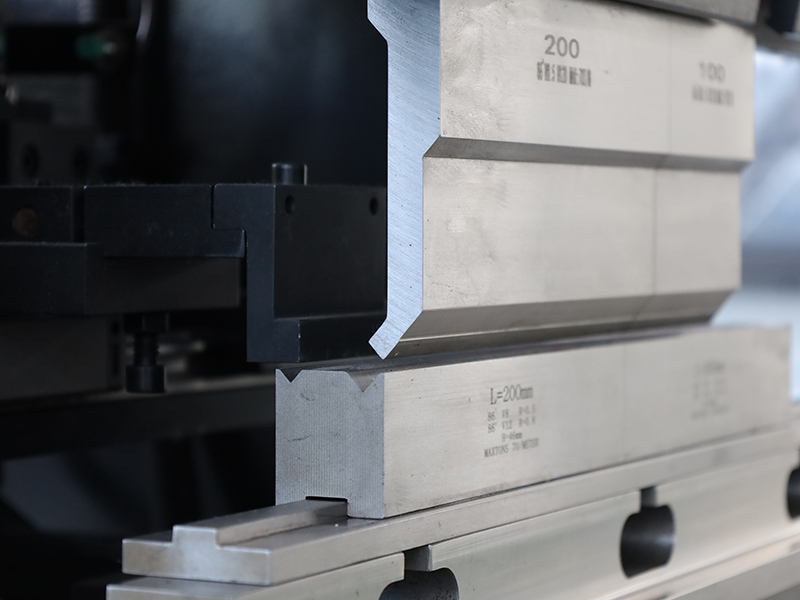

Удары и штампы

Выбор соответствующих тормозных ударов и штампов является важным аспектом, который следует рассмотреть перед размещением заказа. Правильное сочетание удара и штампа имеет важное значение для достижения желаемой формы изгиба. Мы предлагаем широкий спектр вариантов оборудования, адаптированных для удовлетворения различных требований к изгибу наших клиентов.

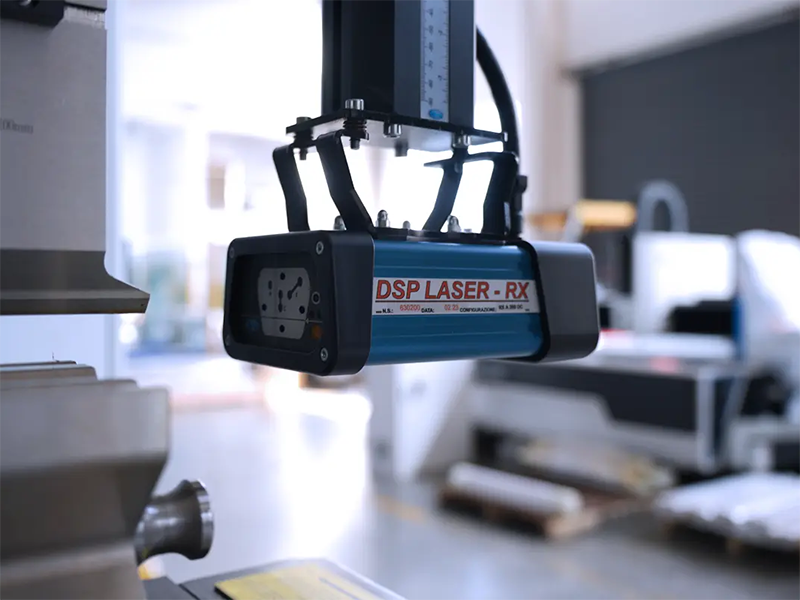

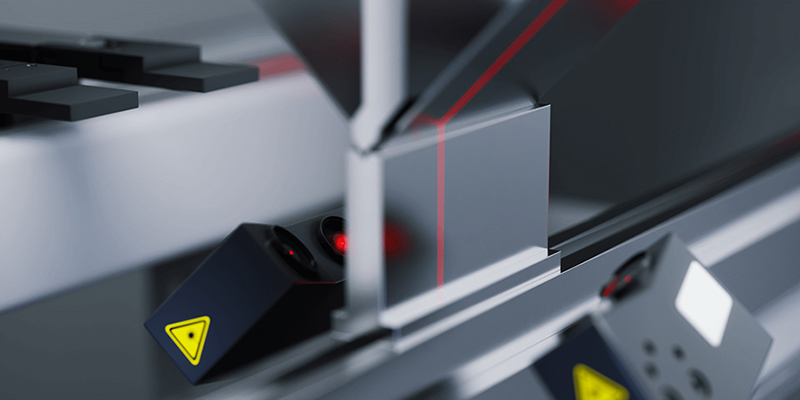

Защитное устройство (опционально)

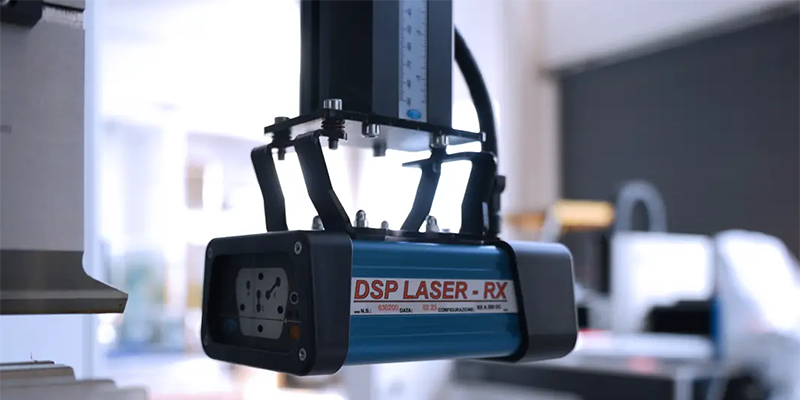

Если у вас высокие требования к безопасности, необходима лазерная защита DSP®.

Преимущества:
Лазерная защита, многолучевой приемник
Защищенные зоны: передняя, средняя и задняя
Уровень безопасности – CAT. 4 и SIL3
Уровень защиты коробки обнаружения: IP65
Лазерная классификация: 1M класс
Время ответа: 5 миллисекунд
Точка сдвига: 5 мм + парковка
Максимальное расстояние защиты может достигнуть 15M
Светодиодные индикаторы отображают различные статусы
